Mô tả
Tủ báo cháy trung tâm Yun Yang được BMC phân phối chính thức có các chỉ số mạch tích hợp:
+ Mỗi mạch được trang bị đèn LED báo cháy, ngắt mạch và đoản mạch, tương ứng.
+ Mạch báo cháy và mạch chỉ báo có thể phát hiện ngắt mạch và bảo vệ chống lại đoản mạch.
+ Hệ thống có thể giám sát quá tải pin và điện áp của pin dự phòng để đảm bảo rằng bảng điều khiển hoạt động tốt trong mọi trường hợp để tránh khỏi thảm họa.
+ Mỗi mạch được trang bị một nút kiểm tra để đảm bảo chức năng bình thường của mạch khởi tạo.
+ Các hoạt động được kiểm soát bởi một chìa khóa để ngăn chặn báo động giả do chạm vô tình.
Tủ báo cháy trung tâm Yun Yang phát hiện lỗi cho nguồn điện áp:
+ Bất cứ khi nào một lỗi điện áp được phát hiện bởi hệ thống, báo động lỗi sẽ phát ra âm thanh và 〝lỗi bộ sạc〞 một chỉ báo sẽ được chiếu sáng.
+ Chức năng trễ báo động hai giai đoạn để ngăn cảnh báo sai:
+ Ở giai đoạn đầu tiên, khi máy dò gửi tín hiệu lần đầu tiên, bảng điều khiển sẽ tự động thiết lập lại tín hiệu và vào giai đoạn thứ hai cho chế độ chờ sau 8 giây.
+ Ở giai đoạn thứ hai, nếu có một tín hiệu khác được gửi bởi các máy dò trong vòng 9-40 giây, bảng điều khiển sẽ kích hoạt báo cháy, nếu không hãy đặt lại tín hiệu cảnh báo. Điều này sẽ ngăn bảng điều khiển gửi báo thức sai.
+ Chế độ “Tự đặt lại” và chế độ “Không tự đặt lại” khả dụng cho các nhà khai thác để đặt nếu họ muốn bảng điều khiển tự động đặt lại tín hiệu báo cháy sau khi tín hiệu báo cháy được phát hành hay không
+ Công tắc điều khiển riêng biệt cho Buzzer, Chuông cách ly, Aux isolate, Non-latching, Self-reset và Reset.
+ Công tắc điện tử kỹ thuật số được sử dụng để chống bụi và đảm bảo tuổi thọ lâu dài.
+ Được trang bị nhiều chỉ báo chức năng: báo động, nguồn điện và lỗi kết nối mạch.
+ Âm báo cảnh báo luôn được tạo tự động với âm thanh lớn.
Nhiều cấu hình mạch vùng có sẵn: 1L, 2L, 4L, 5L, 8L, 12L, 16L, 20L, 24L ( tương ứng với các số Zone tương ứng)
Chức năng trễ báo động 2 giai đoạn để ngăn cảnh báo sai
- Ở giai đoạn đầu tiên: khi máy dò gửi tín hiệu lần đầu tiên, bảng điều khiển sẽ tự động thiết lập lại tín hiệu và vào giai đoạn thứ hai cho chế độ chờ sau 8 giây.
- Ở giai đoạn thứ hai: nếu có một tín hiệu được gửi bởi máy dò trong vòng 9-40 giây, bảng điều khiển sẽ kích hoạt các hệ thống báo cháy, nếu không thiết lập lại các tín hiệu báo động. Điều này sẽ ngăn chặn các bảng điều khiển gửi các báo động sai.
- Chế độ “Tự đặt lại” và chế độ “Không tự đặt lại” có sẵn cho các nhà khai thác để đặt nếu họ muốn bảng điều khiển tự động đặt lại tín hiệu báo cháy sau khi tín hiệu báo cháy được phát ra hay không.
- Công tắc điều khiển riêng biệt cho Buzzer, Chuông cách ly, Aux cách ly, Không chốt, tự đặt lại và đặt lại.
- Công tắc điện tử kỹ thuật số được sử dụng để chống bụi và đảm bảo tuổi thọ lâu dài.
- Được trang bị nhiều chỉ số chức năng: báo động, cấp điện và lỗi kết nối mạch.
- Âm báo cảnh báo luôn được thực hiện tự động với âm thanh lớn.

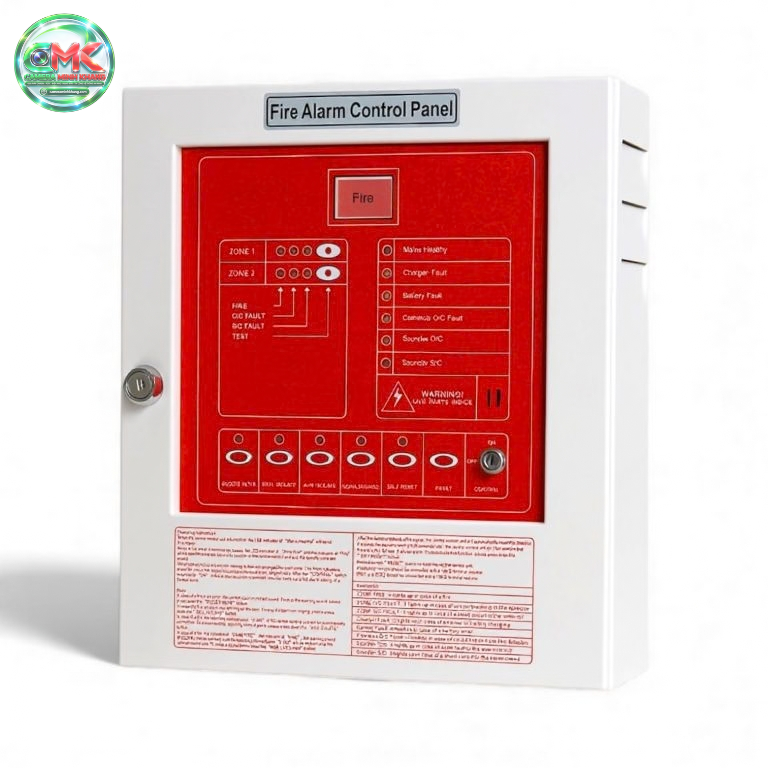

THÔNG SỐ KỸ THUẬT TRUNG TÂM BÁO CHÁY 8 KÊNH YUN YANG YF3-0008L
| Chi tiết | Trung tâm báo cháy 8 kênh Yun Yang YF3-0008L bao gồm acquy |
| Model | YF3-0008L |
| Loại | Gắn tường |
| Số kênh | 8 |
| Nguồn điện cung cấp | 230V AC 50/60 HZ ± 10% |
| Acquy dự phòng | 24VDC |
| Sạc | 26.4VDC – 450mA |
| Điện trở cuối đường dây | 10KΩ |
| Điện áp mạch | 24v dc hoạt động điện áp dưới 10 ~ 11v dc 32mA |
| Còi trên tủ | >85dB |
| Kích thước | 330 x 280 x 120 (mm) |
| Chất liệu | Thép sơn tĩnh điện |
| Trở kháng định mức | Dưới 50Ω, Kháng đất trên 2MΩ |
| Số lượng đầu báo nhiệt trên 1 Zone | Không giới hạn |
| Số lượng đầu báo khói trên Zone | 30 |
| Tiếp điểm trên tủ | 2 tiếp điểm khô, điện áp tối đa 250VAC 7A |
| Số chỉ số | 1.2 lần số vùng (đèn chỉ báo LED) |
| Số Chuông | 1.2 lần số vùng |
| Màu sắc | Đỏ |
