Lắp Đặt Hệ Thống Báo Cháy – Quy Trình Thi Công Và Đấu Nối Đúng Kỹ Thuật

Lắp đặt hệ thống báo cháy là một trong những hạng mục quan trọng nhằm phát hiện sớm nguy cơ cháy, cảnh báo kịp thời và hỗ trợ bảo vệ con người, tài sản trong công trình. Đặc biệt với nhà xưởng, kho hàng, văn phòng, trường học và các công trình có diện tích lớn, việc lựa chọn đúng thiết bị và thi công hệ thống báo cháy đúng kỹ thuật có vai trò rất quan trọng.

Trong bài viết này, Công ty TNHH TMDV Công Nghệ & Camera Minh Khang sẽ giới thiệu tổng quan về hệ thống báo cháy, nguyên lý hoạt động, các loại hệ thống phổ biến, quy trình lắp đặt hệ thống báo cháy, cách đấu nối cơ bản và những lưu ý cần quan tâm khi triển khai thực tế.

Minh Khang nhận khảo sát, tư vấn, thiết kế, cung cấp thiết bị, thi công, cấu hình và bàn giao hệ thống báo cháy cho nhà xưởng, kho hàng, văn phòng, trường học và nhiều loại công trình khác.

1. Vì Sao Cần Lắp Đặt Hệ Thống Báo Cháy?

Cháy có thể phát sinh từ nhiều nguyên nhân như sự cố điện, thiết bị sinh nhiệt, máy móc, vật liệu dễ cháy hoặc các hoạt động sản xuất trong nhà xưởng. Nếu không được phát hiện sớm, đám cháy có thể lan nhanh và gây thiệt hại lớn.

Hệ thống báo cháy có nhiệm vụ phát hiện các dấu hiệu bất thường như khói, nhiệt hoặc tín hiệu cháy tùy theo loại thiết bị được sử dụng. Khi phát hiện sự cố, tín hiệu được truyền về tủ trung tâm để xử lý và kích hoạt các thiết bị cảnh báo.

Một hệ thống được thiết kế phù hợp giúp:

• Phát hiện sớm dấu hiệu cháy.
• Cảnh báo nhanh cho người đang làm việc trong khu vực.
• Xác định khu vực xảy ra sự cố tùy theo loại hệ thống.
• Hỗ trợ quá trình xử lý và sơ tán khi có tình huống khẩn cấp.
• Tăng khả năng bảo vệ người và tài sản trong công trình.

2. Nguyên Lý Hoạt Động Của Hệ Thống Báo Cháy

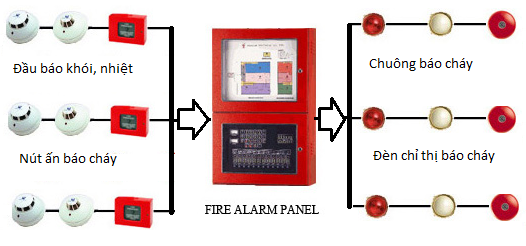

Hệ thống báo cháy cơ bản gồm thiết bị đầu vào, tủ trung tâm báo cháy và thiết bị đầu ra.

Khi đầu báo khói, đầu báo nhiệt hoặc thiết bị phát hiện cháy nhận biết dấu hiệu bất thường, tín hiệu được truyền về tủ trung tâm. Tủ trung tâm tiếp nhận và xử lý tín hiệu, sau đó kích hoạt các thiết bị cảnh báo như chuông, còi, đèn báo cháy hoặc các thiết bị liên động tùy theo thiết kế của công trình.

Có thể hình dung nguyên lý hoạt động theo trình tự:

Phát hiện → Truyền tín hiệu → Tủ trung tâm xử lý → Phát cảnh báo → Xử lý sự cố

Giai đoạn giám sát thường trực

Trong trạng thái bình thường, tủ trung tâm liên tục giám sát tình trạng của các thiết bị và đường dây kết nối. Khi phát hiện lỗi như mất kết nối, hở mạch hoặc sự cố nguồn tùy cấu hình hệ thống, trung tâm có thể đưa ra cảnh báo sự cố để kỹ thuật kiểm tra.

Giai đoạn báo cháy

Khi đầu báo hoặc thiết bị kích hoạt báo cháy nhận được tín hiệu nguy hiểm, tín hiệu được truyền về tủ trung tâm. Trung tâm xử lý và kích hoạt thiết bị cảnh báo để thông báo cho người trong khu vực.

Giai đoạn xử lý sự cố

Khi có báo động, người sử dụng cần nhanh chóng thực hiện quy trình xử lý và sơ tán phù hợp với phương án an toàn của công trình. Đối với các hệ thống có thiết kế liên động, tín hiệu báo cháy có thể được truyền đến những hệ thống liên quan theo phương án đã được phê duyệt.

3. Các Loại Hệ Thống Báo Cháy Phổ Biến

Hiện nay có nhiều giải pháp báo cháy được sử dụng tùy theo quy mô và đặc điểm công trình. Trong đó phổ biến là hệ thống báo cháy thường và hệ thống báo cháy địa chỉ.

Hệ Thống Báo Cháy Tự Động

Hệ thống báo cháy tự động sử dụng các thiết bị phát hiện như đầu báo khói, đầu báo nhiệt hoặc các loại đầu báo chuyên dụng để nhận biết dấu hiệu cháy mà không cần con người kích hoạt trực tiếp.

Khi thiết bị phát hiện dấu hiệu bất thường, tín hiệu được truyền về tủ trung tâm để xử lý và phát cảnh báo.

Giải pháp này thường được sử dụng cho nhà xưởng, kho hàng, văn phòng, trường học, cửa hàng và nhiều loại công trình khác.

Hệ Thống Báo Cháy Thủ Công

Hệ thống báo cháy thủ công sử dụng nút nhấn báo cháy để con người chủ động kích hoạt cảnh báo khi phát hiện cháy.

Nút nhấn thường được bố trí tại những vị trí thuận tiện tiếp cận theo thiết kế của công trình. Đây thường là một phần bổ sung trong hệ thống báo cháy nhằm giúp người sử dụng chủ động phát tín hiệu khi phát hiện sự cố.

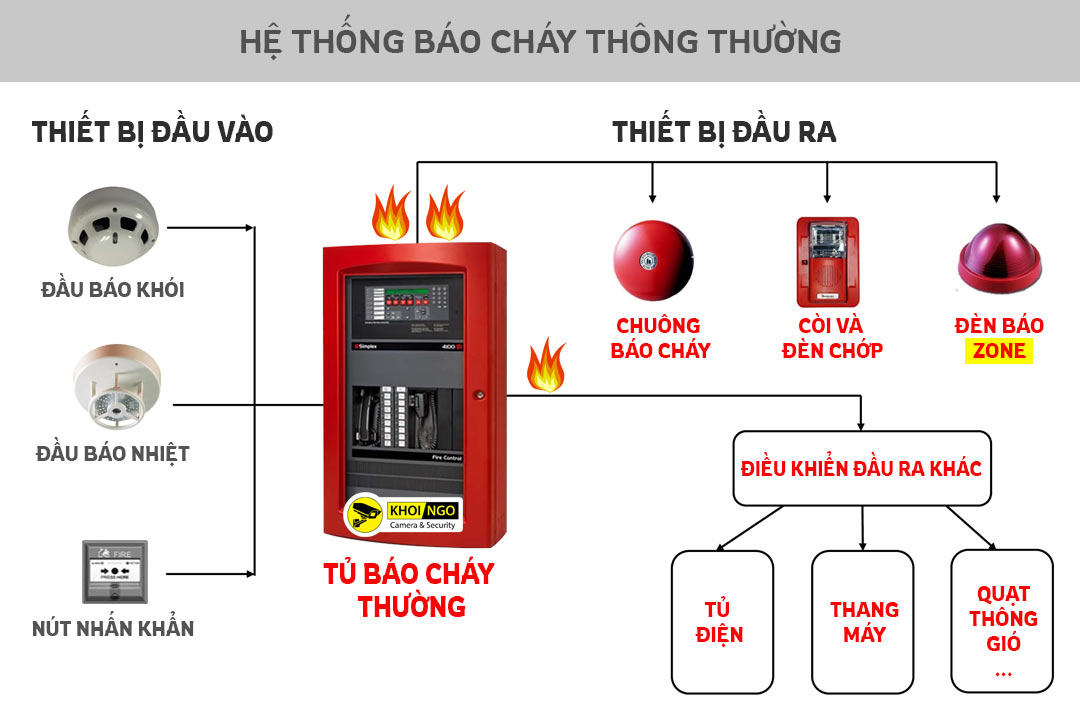

Hệ Thống Báo Cháy Thường

Hệ thống báo cháy thường chia công trình thành các khu vực hoặc zone. Khi có tín hiệu báo cháy, tủ trung tâm xác định khu vực đang có tín hiệu nhưng khả năng xác định đến từng thiết bị thường hạn chế hơn so với hệ thống địa chỉ.

Hệ thống này có cấu trúc tương đối đơn giản và thường được lựa chọn cho những công trình có quy mô, yêu cầu quản lý khu vực phù hợp với hệ thống báo cháy thường.

Hệ Thống Báo Cháy Địa Chỉ

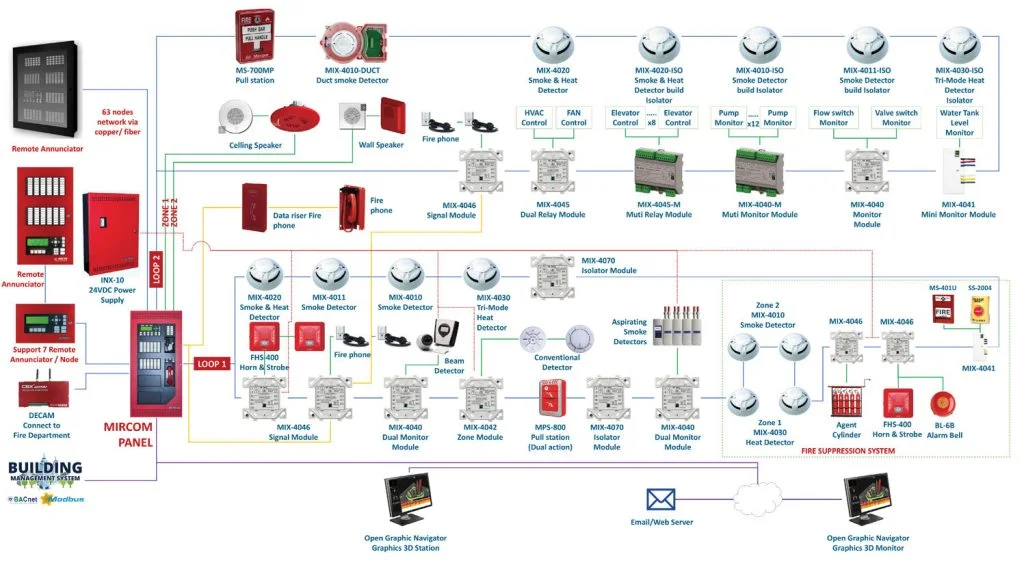

Hệ thống báo cháy địa chỉ cho phép quản lý từng thiết bị theo địa chỉ được cấu hình trên hệ thống. Khi xảy ra báo cháy, tủ trung tâm có thể xác định thiết bị hoặc vị trí đang phát tín hiệu theo cấu hình của hệ thống.

Giải pháp này phù hợp với những công trình có quy mô lớn hoặc yêu cầu quản lý và xác định vị trí báo cháy chi tiết hơn.

4. Quy Trình Lắp Đặt Hệ Thống Báo Cháy

Để hệ thống báo cháy hoạt động ổn định và phù hợp với đặc điểm từng công trình, Minh Khang triển khai quy trình từ khảo sát, thiết kế đến thi công, kiểm tra và bàn giao.

Khảo sát hiện trạng công trình: Trước tiên, kỹ thuật Minh Khang tiến hành khảo sát thực tế để đánh giá quy mô, mặt bằng, công năng sử dụng, kết cấu công trình và các khu vực cần bố trí thiết bị báo cháy. Việc khảo sát giúp xác định phương án phù hợp và hạn chế phát sinh trong quá trình thi công.

Thiết kế hệ thống báo cháy: Dựa trên kết quả khảo sát, Minh Khang lên phương án bố trí tủ trung tâm, đầu báo khói, đầu báo nhiệt, nút nhấn, chuông/còi, đèn báo cháy và tuyến dây tín hiệu. Tùy theo quy mô và yêu cầu quản lý của công trình, kỹ thuật sẽ tư vấn hệ thống báo cháy thường hoặc báo cháy địa chỉ phù hợp.

Thi công và lắp đặt thiết bị: Sau khi thống nhất phương án, đội ngũ kỹ thuật tiến hành đi dây, lắp đặt tủ trung tâm, đầu báo, nút nhấn báo cháy, chuông/còi, đèn báo và các thiết bị liên quan. Quá trình thi công được thực hiện theo phương án đã thiết kế, đảm bảo thiết bị được bố trí chắc chắn, đường dây gọn gàng và thuận tiện cho việc kiểm tra, bảo trì sau này.

Kiểm tra và vận hành thử nghiệm: Sau khi hoàn tất lắp đặt và đấu nối, Minh Khang tiến hành kiểm tra toàn bộ hệ thống, thử tín hiệu từ các thiết bị đầu vào đến tủ trung tâm và thiết bị cảnh báo. Các lỗi phát sinh trong quá trình kiểm tra sẽ được xử lý trước khi nghiệm thu và bàn giao, đảm bảo hệ thống sẵn sàng đưa vào sử dụng.

Quy trình thực hiện:

Khảo sát → Thiết kế → Thi công lắp đặt → Đấu nối → Kiểm tra vận hành → Bàn giao

5. Bảo Trì Và Kiểm Tra Hệ Thống Báo Cháy

Sau khi đưa vào sử dụng, hệ thống báo cháy cần được kiểm tra và bảo trì theo yêu cầu áp dụng cho công trình.

Các nội dung thường được kiểm tra gồm:

• Tủ trung tâm và nguồn điện.
• Ắc quy hoặc nguồn dự phòng.
• Đầu báo khói, đầu báo nhiệt.
• Nút nhấn báo cháy.
• Chuông, còi và đèn báo cháy.
• Đường dây và các điểm kết nối.
• Tín hiệu báo cháy và tín hiệu sự cố.

Đặc biệt, đầu báo cần được kiểm tra và vệ sinh phù hợp với môi trường sử dụng. Đối với nhà xưởng có nhiều bụi, nhiệt hoặc điều kiện môi trường đặc thù, việc kiểm tra định kỳ càng cần được chú trọng.

6. Những Lưu Ý Khi Lắp Đặt Hệ Thống Báo Cháy

Khảo sát trước khi báo giá: Không nên chỉ dựa vào diện tích để xác định số lượng thiết bị. Mặt bằng, công năng, chiều cao và cách bố trí khu vực có thể ảnh hưởng trực tiếp đến phương án.

Lựa chọn thiết bị đồng bộ: Tủ trung tâm, đầu báo, module và thiết bị cảnh báo cần tương thích với nhau.

Thi công dây đúng kỹ thuật: Tuyến dây cần được bố trí gọn gàng, bảo vệ phù hợp và thuận tiện cho việc kiểm tra sau này.

Đánh dấu thiết bị và tuyến dây: Việc đánh số, phân zone hoặc ghi chú rõ ràng giúp kỹ thuật xử lý sự cố nhanh hơn.

Kiểm tra trước khi bàn giao: Không nên chỉ kiểm tra trạng thái nguồn. Cần kiểm tra cả tín hiệu báo cháy, tín hiệu lỗi và thiết bị cảnh báo theo cấu hình thực tế.

Tuân thủ quy định áp dụng cho công trình: Hồ sơ thiết kế, thiết bị và phương án thi công cần được xem xét theo loại công trình và các quy định PCCC hiện hành. Quy định pháp luật về PCCC hiện đang có cập nhật, vì vậy cần đối chiếu văn bản áp dụng tại thời điểm triển khai dự án.
